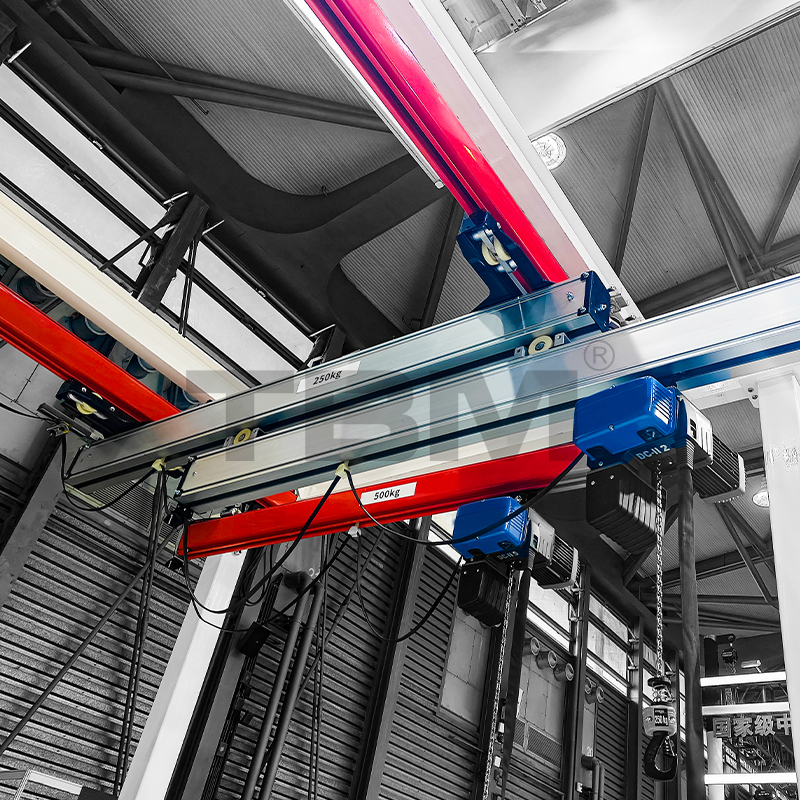

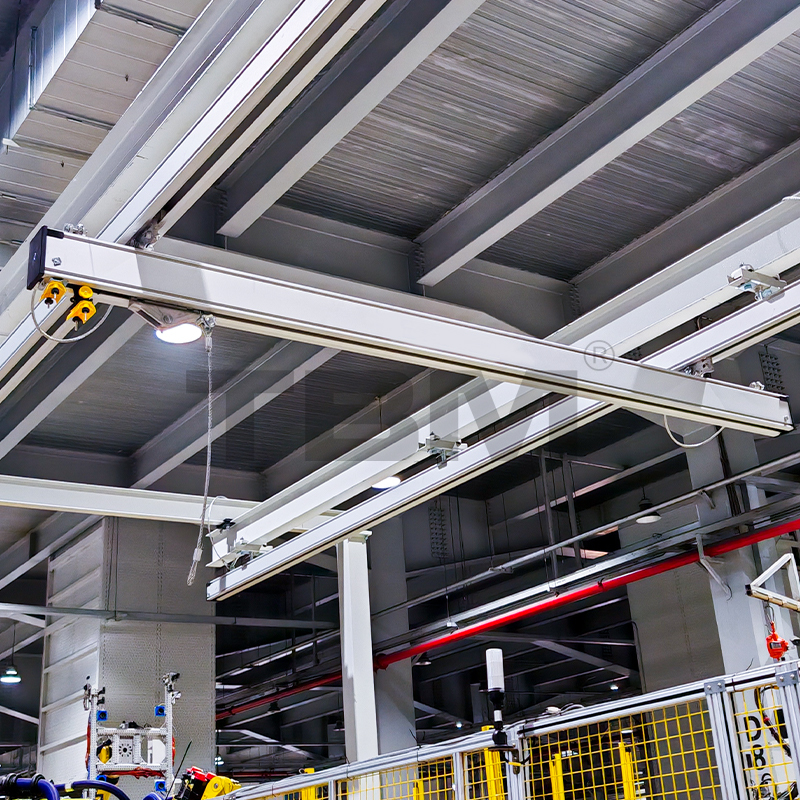

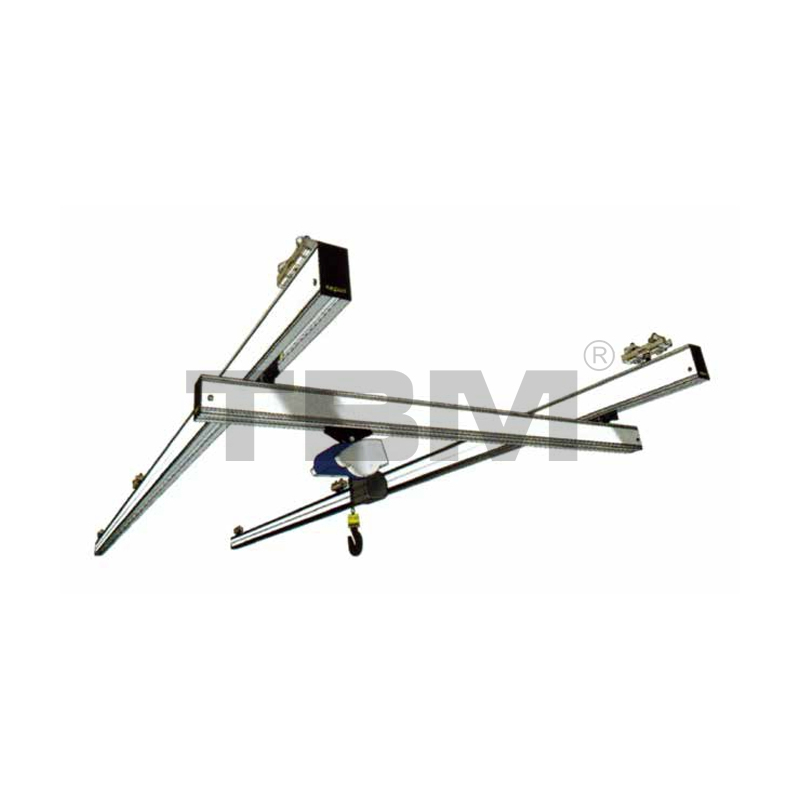

رافعات خفيفة من الألومنيوم

الصفحة الرئيسية / المنتجات / نظام الرافعة الخفيفة / رافعات خفيفة من الألومنيوم
  • رافعات خفيفة من الألومنيوم

رافعات خفيفة من الألومنيوم

المنتجات

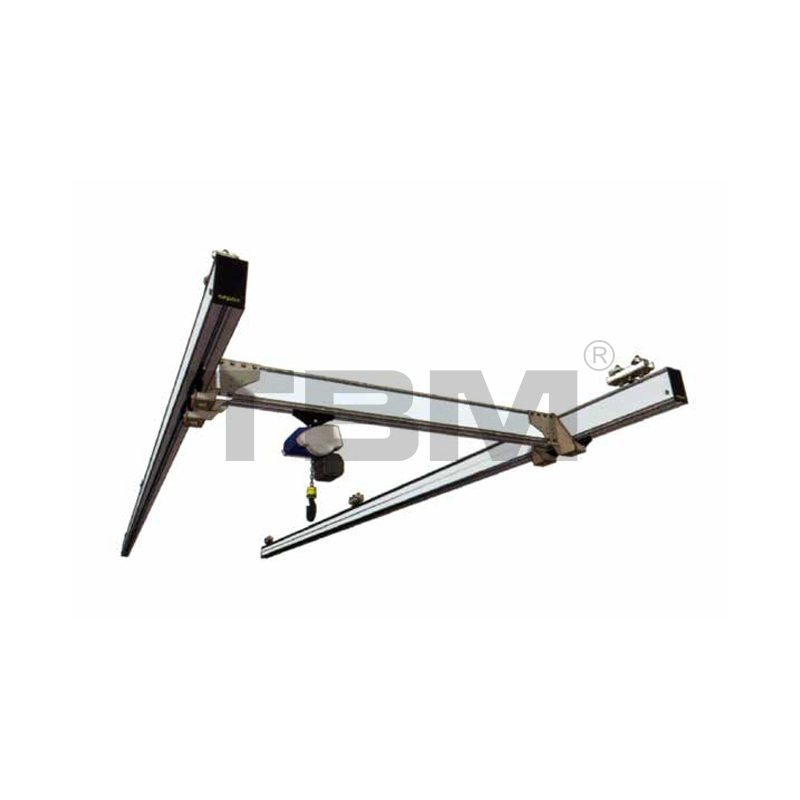

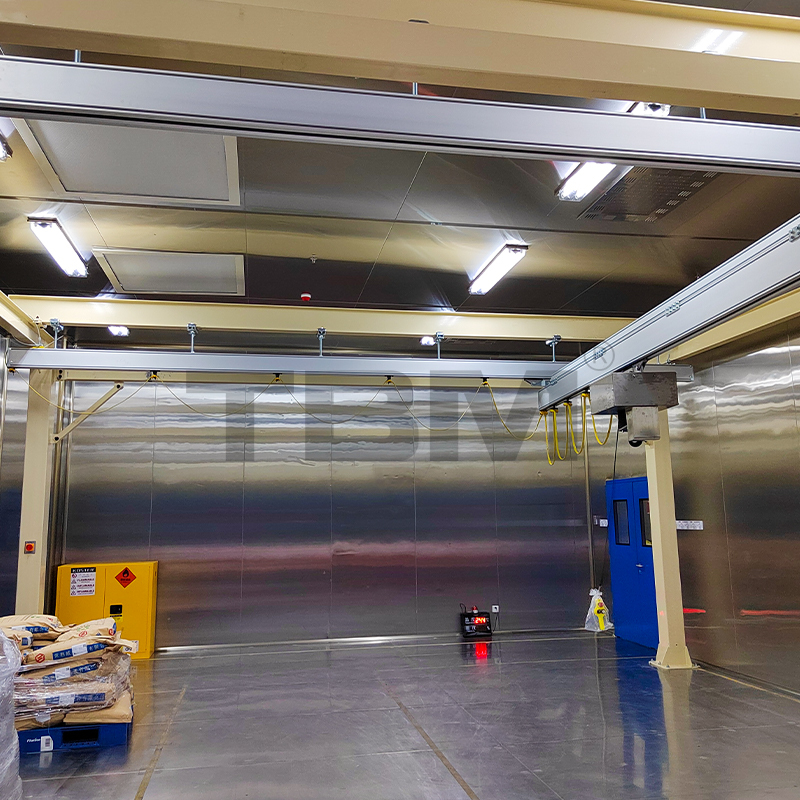

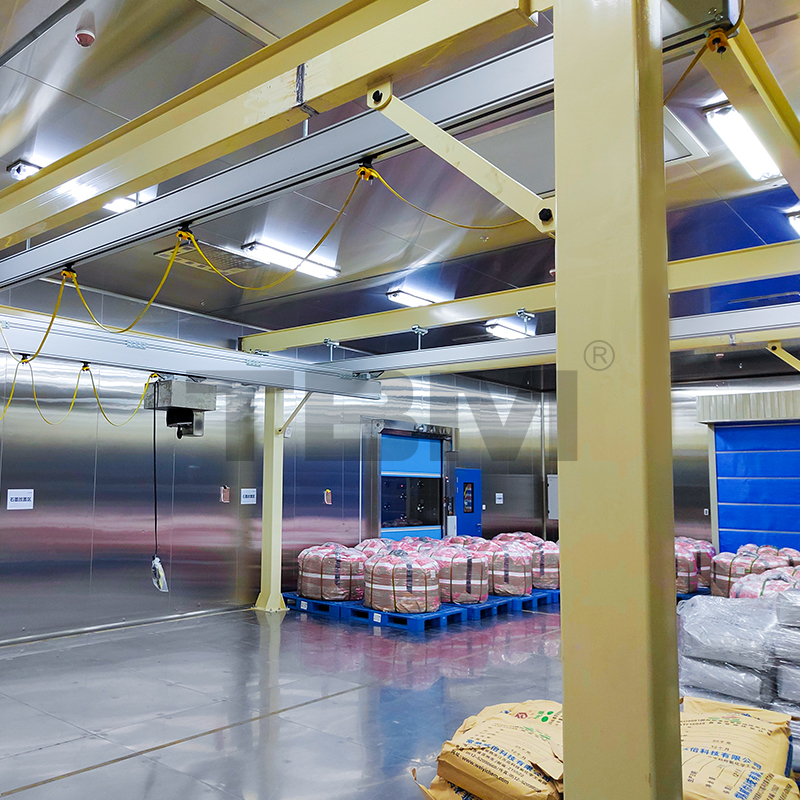

هناك خمسة مواصفات مختلفة لمسارات سبائك الألومنيوم. تتميز مقاطع سبائك الألومنيوم والمكونات الهيكلية المعالجة بدقة بسهولة التركيب والتركيب والحفاظ على التشغيل الأكثر سلاسة. إن التصميم المختوم لمسارات سبائك الألومنيوم خفيف الوزن ولكنه يتمتع بقوة انحناء عالية ومقاومة أفضل للتآكل. نظرًا للمعالجة بالطلاء الكهربائي الإيجابي للسطح وخصائصه المضادة للتآكل، يتم استخدام هذا الهيكل في ورش العمل النظيفة وخطوط إنتاج السيارات والمواد الغذائية وعمليات النقاط. الوزن الذاتي الأخف هو عامل يستحق النظر فيه.

لقد خضع مسار سبائك الألومنيوم للأكسدة والمعالجة المضادة للتآكل، مع مقاومة جيدة للتآكل، قوة انحناء عالية، وزن خفيف، مقاومة احتكاك منخفضة (أخف بنسبة 50% من المسار التقليدي KBK)، تصميم معياري، تركيب سهل، 5 نماذج للاختيار من بينها، تعليق بسكة واحدة، شعاع فردي، شعاع مزدوج، شعاع تلسكوبي، مجموعة قائمة بذاتها وهياكل أخرى للاختيار من بينها. طرق تركيب التوصيل المرنة والصلبة اختيارية، ويتم توصيل وصلات الجنزير بسلاسة. ضجيج التشغيل اليدوي/الكهربائي منخفض، وعجلات النايلون تجعل تآكل المسار منخفضًا. يعمل بهدوء وسلاسة، ومناسب للمسافات الأكبر.

قبلV：رافعة جسرية متنقلةالتالي：الرافعات الخفيفة الصلبة
  • المواصفات
  • حول TBM
  • اتصل بنا

وضع القيادة

يدوي / كهربائي / نصف آلي

قدرة الرفع

250/500/1000/2000 كجم

اكتب

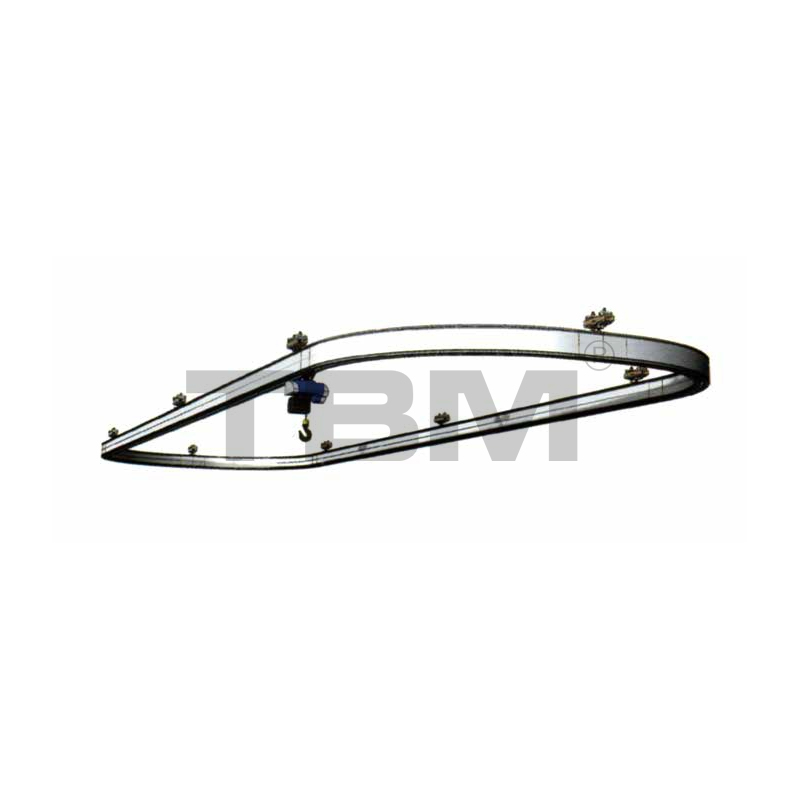

مونوريل / شعاع واحد / شعاع مزدوج / دعم متعدد

طول السكك الحديدية الثابتة

قابلة للتخصيص

ارتفاع الرفع

قابلة للتخصيص

جهاز الرفع

الرافعة/الموازن الهوائي/الرافعة الذكية

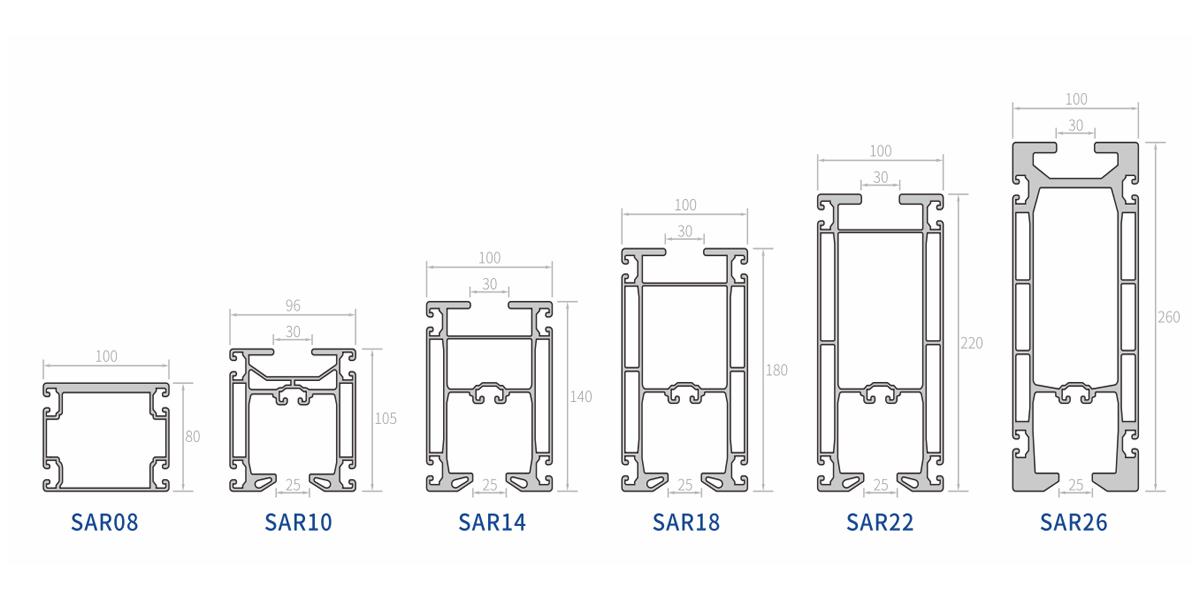

نموذج الوصف الوزن بالأمتار لحظة القصور الذاتي للمنطقة معامل الانثناء
SAR08 الألومنيوم، بأكسيد 4.1 كجم/م 152 سم ^ 4/202 سم ^ 4 30 سم ^ 3/40 سم ^ 3
10 ريال سعودي الألومنيوم، بأكسيد 5.3 كجم/م 233 سم ^ 4/209 سم ^ 4 42 سم ^ 3/44 سم ^ 3
14 ريال سعودي الألومنيوم، بأكسيد 7.4 كجم/م 600 سم ^ 4/330 سم ^ 4 85 سم^3/67 سم^3
18 ريال سعودي الألومنيوم، بأكسيد 8.9 كجم/م 1206 سم ^ 4/433 سم ^ 4 132 سم ^ 3/85 سم ^ 3
22 ريال سعودي الألومنيوم، بأكسيد 10.5 كجم/م 2183 سم ^ 4/520 سم ^ 4 203 سم ^ 3/112 سم ^ 3
26 ريال سعودي الألومنيوم، بأكسيد 17.5 كجم/م 5398 سم ^ 4/851 سم ^ 4 407 سم ^ 3/179 سم ^ 3

مكونات ضوء الألومنيوم

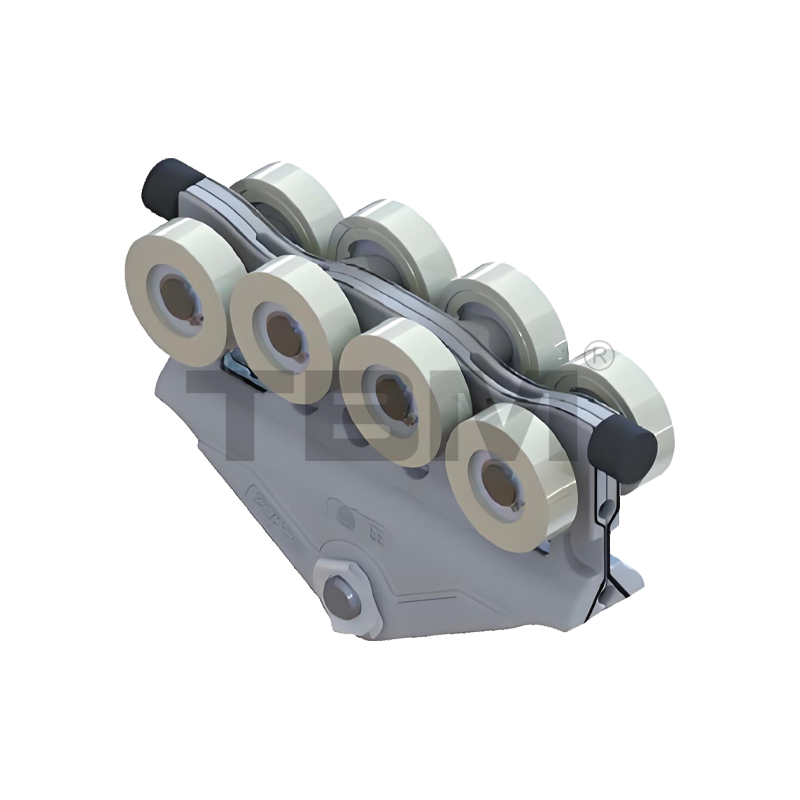

عربة المسار AETO1
■ العربة مصبوبة/مصنوعة من النايلون عالي القوة والمقاوم للتآكل من أجل انزلاق سلس وتشغيل سهل.
■ يوفر صفان من البكرات العلوية والسفلية الحماية ضد التحديق وعدم المحاذاة.

المواصفات جاري التحميل ملاحظات
AET01 ≥500 كجم الإصدار القياسي المصبوب
AET02 ≥500 كجم النسخة القياسية مزورة
AET03 ≥600 كجم نسخة مزورة عالية القوة

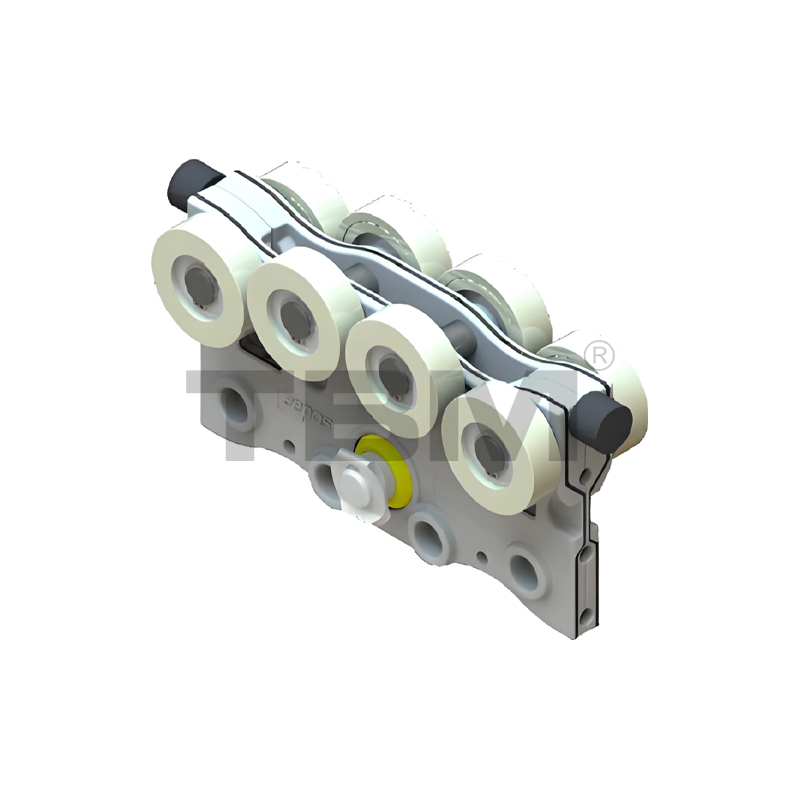

AHT01/02 بكرة العارضة الرئيسية (الألومنيوم المصبوب/المشكل، مثلثة)
■ العربة مصبوبة/مصنوعة من النايلون عالي القوة والمقاوم للتآكل من أجل انزلاق سلس وتشغيل سهل. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

المواصفات جاري التحميل capacity ملاحظات
AHT01 ≥500 كجم الإصدار القياسي المصبوب
AHT02 ≥500 كجم النسخة القياسية مزورة
AHT03 ≥600 كجم نسخة مزورة عالية القوة

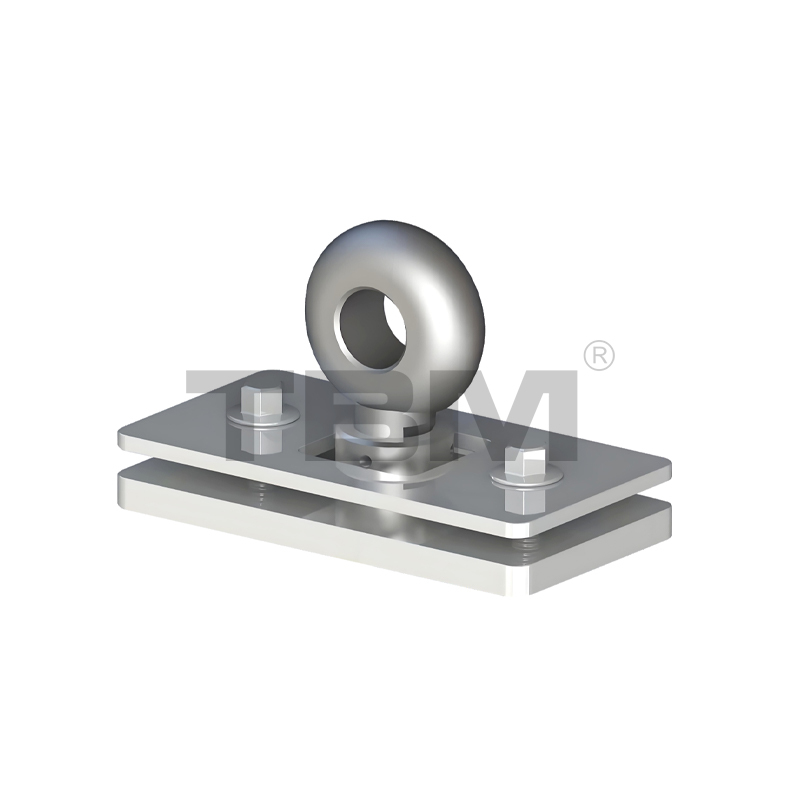

نقطة رفع الجنزير المرنة ALP1510F
■ تُستخدم نقاط الرفع المرنة بشكل شائع في أنظمة الجنزير. يستخدم الاتصال بين الجزء السفلي من نقطة الرفع ولوحة الحافة هيكلًا كرويًا. يوفر هذا الهيكل المرن قدرة تحمل عالية.

■ إن قوة القصور الذاتي المتولدة عندما يتحرك العارضة الرئيسية أو الرافعة وتؤثر على النهاية تسمح بتأثير طفيف على السكة الثابتة.
ملاحظة: تتوفر أحجام أخرى عند الطلب. يرجى التأكد من تأكيد اختيار نقطة الرفع عند تقديم طلبك لتجنب المضاعفات غير الضرورية أثناء التثبيت في الموقع.

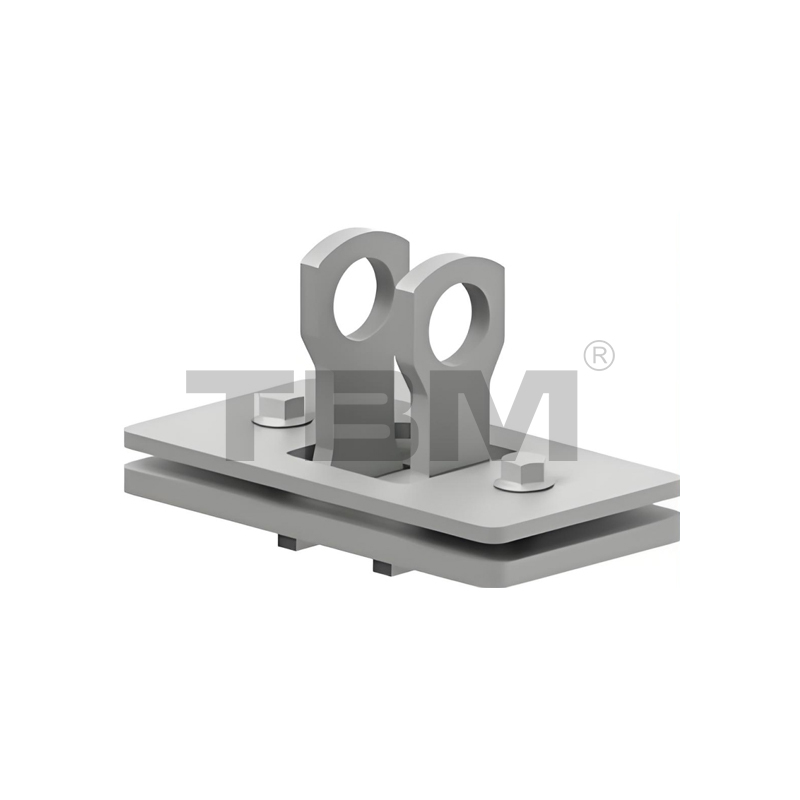

نقاط رفع السكك الحديدية الصلبة ALP1510R
■تُستخدم عادةً نقاط الرفع الصلبة في تطبيقات مثل المناورات والعوارض التلسكوبية التي تتطلب قوة تصاعدية. نظرًا لطبيعتها الهيكلية، فإنها تمنع الآلة بأكملها من الاهتزاز أثناء الاستخدام. في الوقت الحالي، يعتبر نوع نقطة الرفع الافتراضي لدينا جامدًا.

ملاحظة: تتوفر أحجام أخرى عند الطلب. يرجى التأكد من تأكيد اختيار نقطة الرفع عند تقديم طلبك لتجنب تعقيدات التثبيت غير الضرورية.

مقبض رفع السكك الحديدية AGL90 (90 درجة)
■ طريقة التوصيل للشعاع الرئيسي وعربة السكك الحديدية.
■ سعة الحمولة الواحدة: 600 كجم
■ يتم توصيل الضوء الرئيسي بالقضيب الثابت بزاوية 90 درجة.

حلقة رفع المسار AGL360 (360 درجة)
■تتميز الحلقة بخطوة منحنية في الأسفل من أجل التأرجح المرن. يتم استخدامه بشكل أساسي لتوصيل نقاط رفع الحزمة الرئيسية في تكوينات العربة الترادفية.

■حلقة رفع واحدة بسعة تحميل تبلغ 1000 كجم ويتم تصنيعها باستخدام طلاء الساتان الأحمر.

عروة رفع السكك الحديدية AGL00 (0°)
■ توصيل الشعاع الرئيسي بعربة السكك الحديدية.
■سعة الحمولة الواحدة: 600 كجم
■يتم توصيل الشعاع الرئيسي بالسكة الثابتة بزاوية 0 درجة.
■تستخدم بشكل عام لرفع العروات على السكة السفلية للعوارض التلسكوبية.

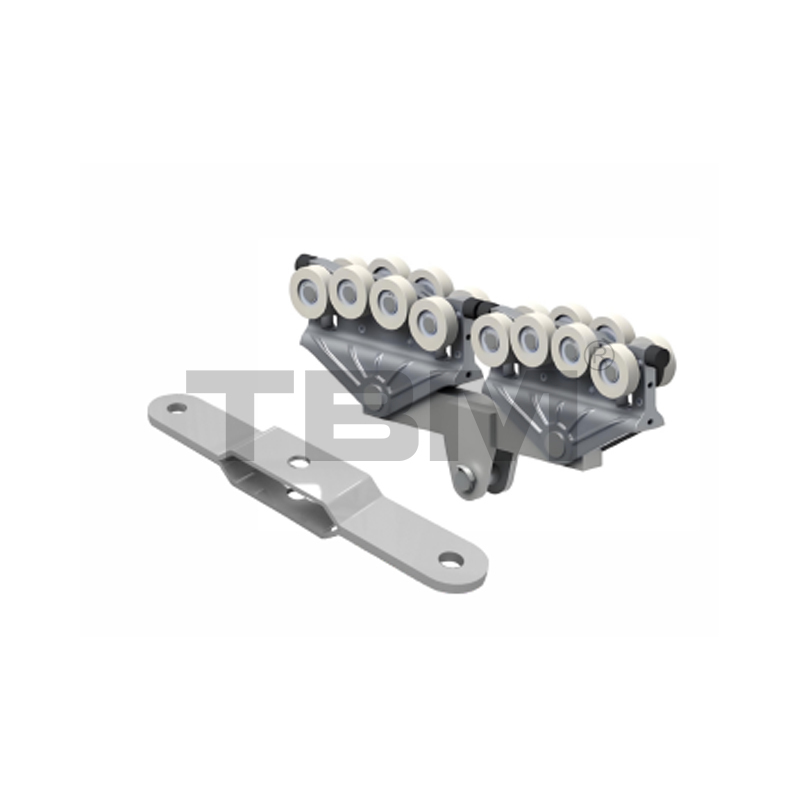

ATCO1 لوحة موصل عربة جنبا إلى جنب
■ بالنسبة للأحمال التي تزيد عن 500 كجم أو تمتد لأكثر من 6 أمتار، يلزم وجود نظام عربة ترادفية. يوفر هذا النظام سعة تحميل متزايدة ومجموعة واسعة من التطبيقات.

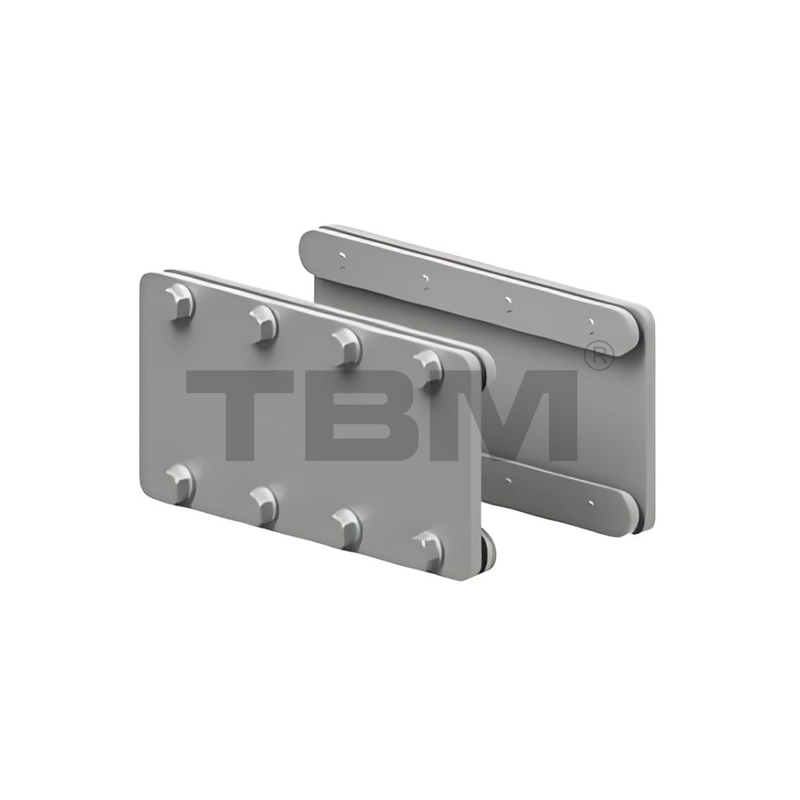

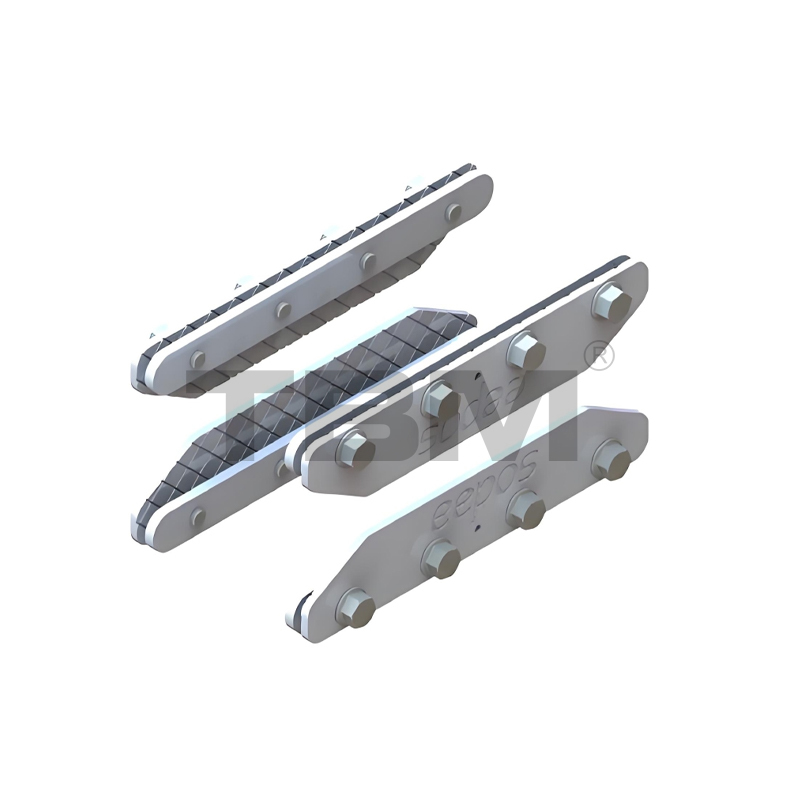

موصلات السكك الحديدية ARCO1
■ تتطلب القضبان الطويلة ربط عدة قضبان معًا. تسمح موصلات السكك الحديدية المقسمة المكونة من أربع قطع بالاستخدام الشامل عبر نطاق السكك الحديدية بالكامل.

لوحة موصل السكك الحديدية التسليح ACS01
■عند تقوية العارضة الرئيسية، يجب ألا تتجاوز المسافة بين سكك العارضة الرئيسية وألواح توصيل سكة التسليح 1500 مم.

AFS01 توقف ثابت
■المزلاج الموجود في نهاية المسار يمنع العربة من الانزلاق خارج المسار.

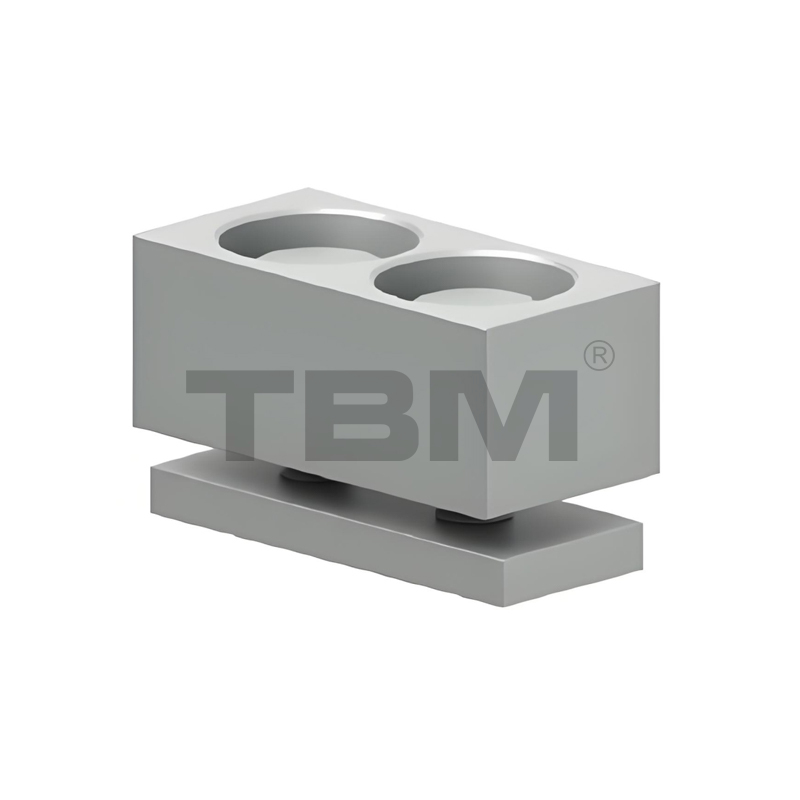

AAS01 توقف قابل للتعديل
■ يتم تثبيت نقطة التوقف القابلة للتعديل في فجوة في التجويف الداخلي للسكك الحديدية، مما يسمح بتعديل موضع التوقف بشكل تعسفي.

AMS01 توقف متحرك متوسط
■التوقفات المتحركة المتوسطة هي محطات توقف متحركة بين عارضتين متجاورتين في التطبيقات متعددة العوارض. إنها تمنع الحزمتين من أن تكونا قريبتين جدًا من بعضهما البعض ومن المحتمل أن تسببا تصادمات بين الرافعة وقطعة العمل.

قبعات نهاية المسار

■تقوم هذه الأغطية بإغلاق أطراف المسارات، مما يمنع الغبار والمواد الغريبة من الدخول إلى المسار وتوفر جمالية زخرفية.

المواصفات جاري التحميل capacity ملاحظات
إيك10 10 ريال سعودي بلاستيك/ألومنيوم
إيك14 14 ريال سعودي بلاستيك/ألومنيوم
إيك18 18 ريال سعودي بلاستيك/ألومنيوم
إيك22 22 ريال سعودي بلاستيك/ألومنيوم
إيك26 26 ريال سعودي بلاستيك/ألومنيوم

ADP-R/G/H الحماية الثانوية
■لمنع المواقف غير المتوقعة، قمنا بتركيب أجهزة حماية ثانوية على كل سكة ثابتة، وكل عارضة رئيسية، وكل رافعة.

ويتم تصنيفها على النحو التالي:

الاسم نموذجs ملاحظات
تتبع الحماية الثانوية ADP-R طول الحبل السلكي 1 متر
الحماية الثانوية للشعاع الرئيسي ADP-G طول حبل السلك 0.4 متر
رفع الحماية الثانوية أدب-ح طول حبل السلك 0.4 متر

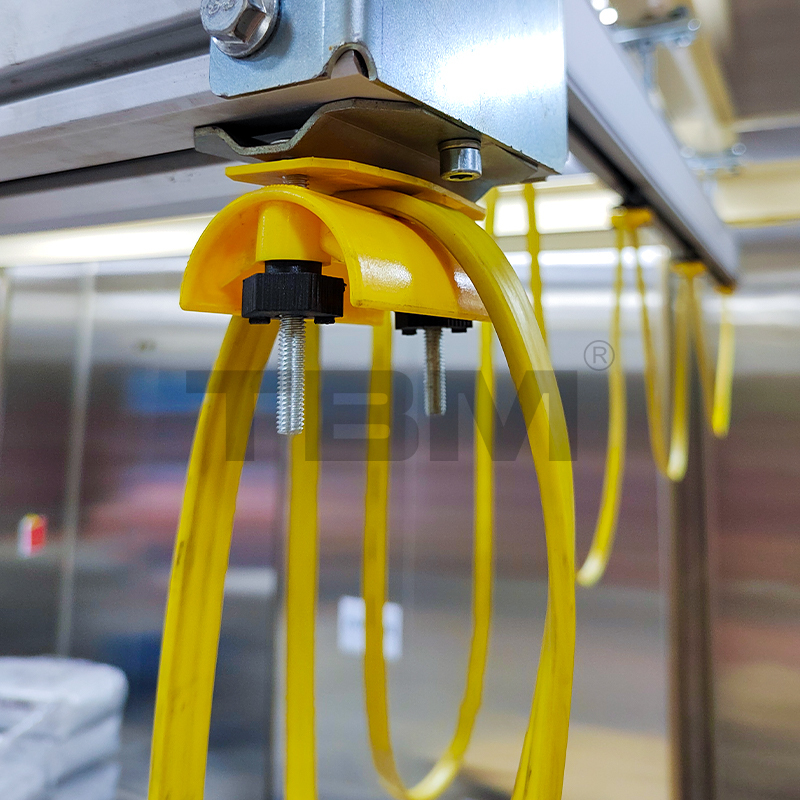

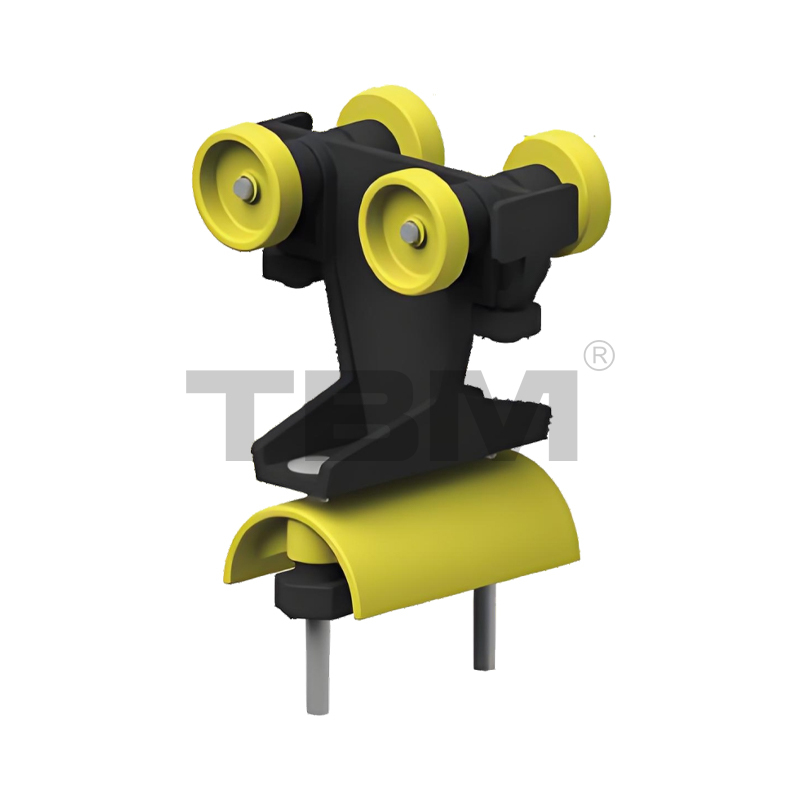

ACT01/AAT01 عربة الكابل/الأنبوب
■ هذه هي بكرة السفر المستخدمة لحمل الكابلات أو الأنابيب عند سحبها على طول المسار.

ACE01/AAE01 مشبك نهاية الكابل/الأنبوب
■ يقوم هذا الجهاز بتأمين الكابلات أو الأنابيب حتى نهاية المسار.

حامل سحب الكابل/الأنبوب ACH01/AAH01
■ يستخدم لتأمين وسحب الكابلات/الأنابيب أثناء السفر على القضبان أو بكرات الرفع.

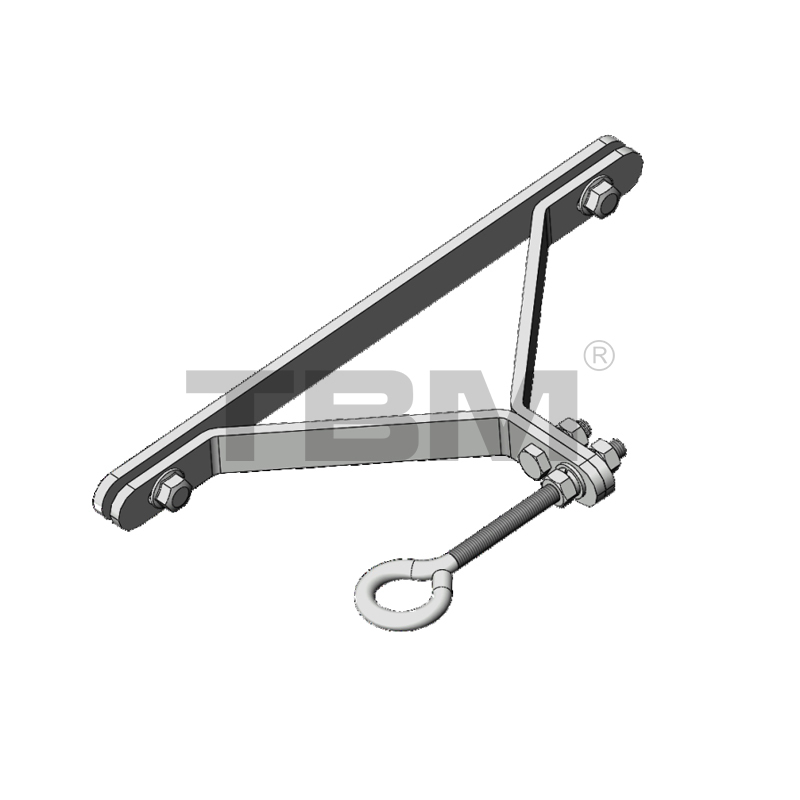

AWS01 قوس حبل الأسلاك
■ يستخدم لتأمين وإحكام الحبل السلكي المستخدم لتعليق خراطيم الهواء الحلزونية.

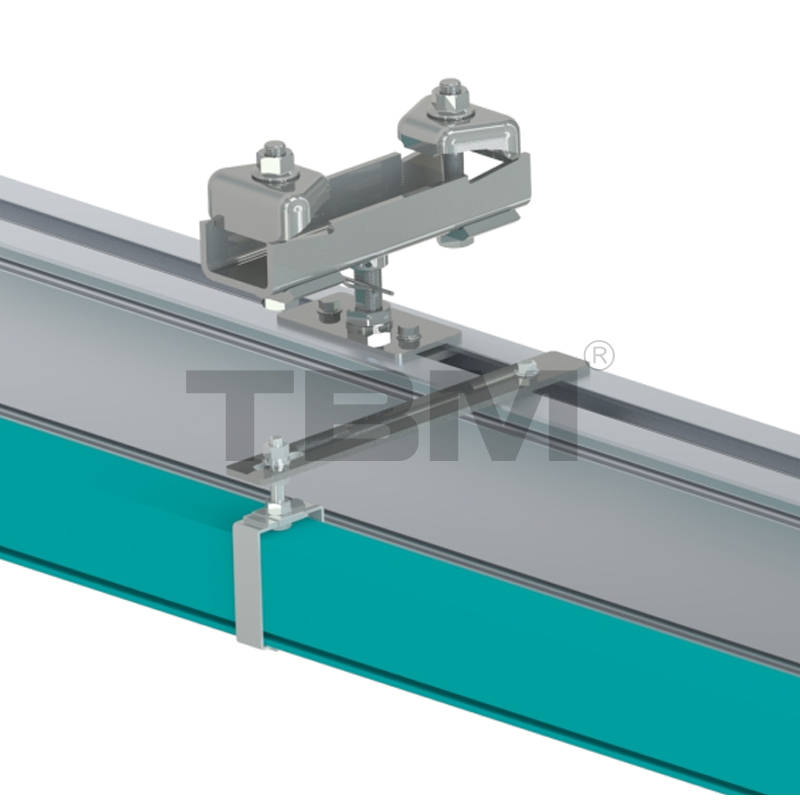

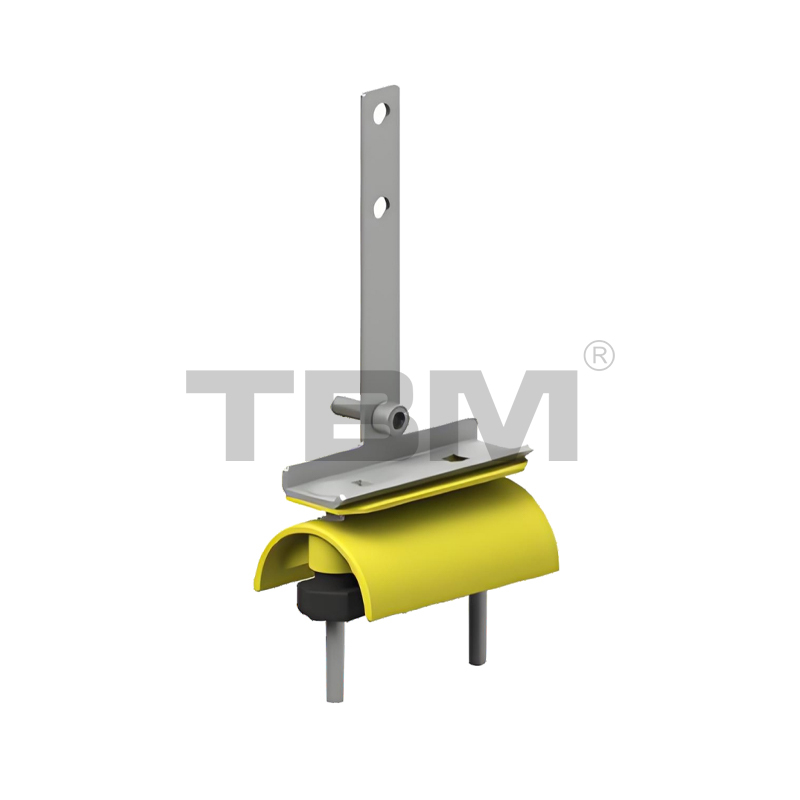

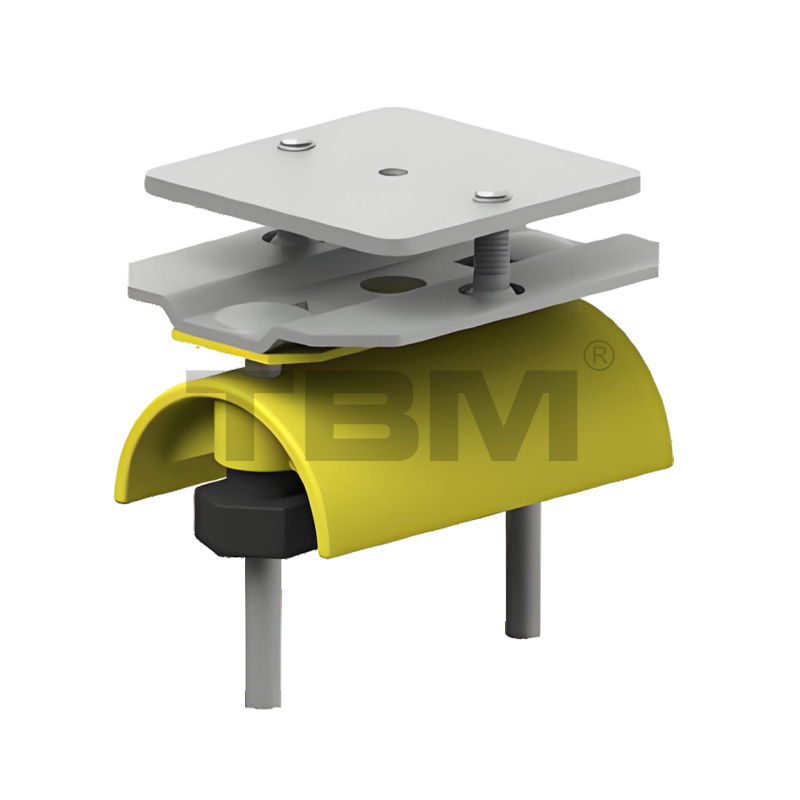

ASS01 قوس بسبار
■ دعامة تعليق لقضبان التوصيل الكهربائية، مع إمكانية التعديل المرن.

ACD01 موصل فاصل العارضة المزدوجة
■يستخدم لتوصيل وتأمين فواصل المسار على طرفي هيكل العارضة المزدوجة. أربع قطع منفصلة متوافقة مع جميع فواصل المسار.

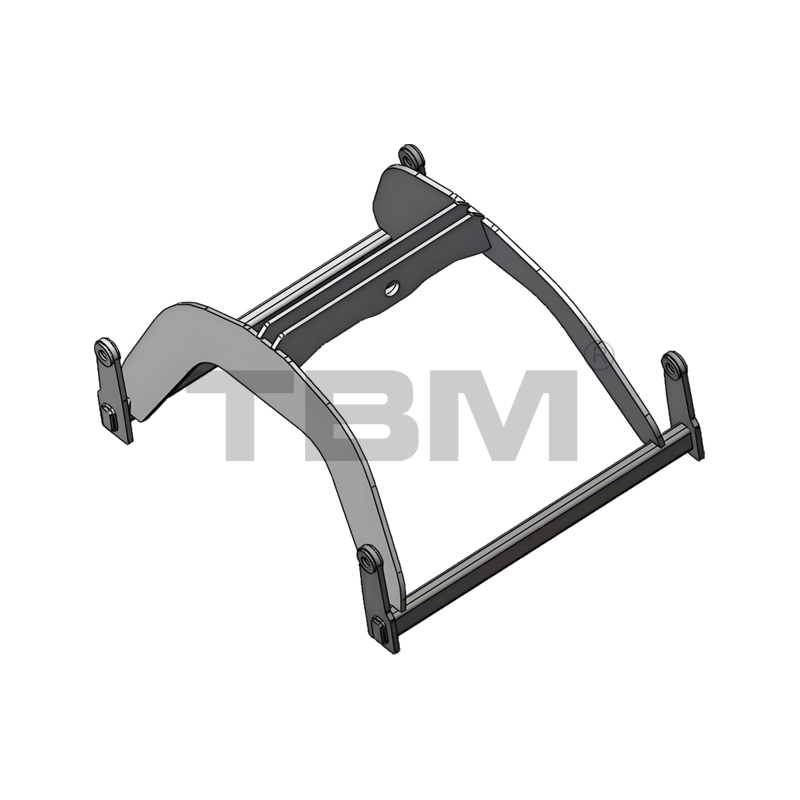

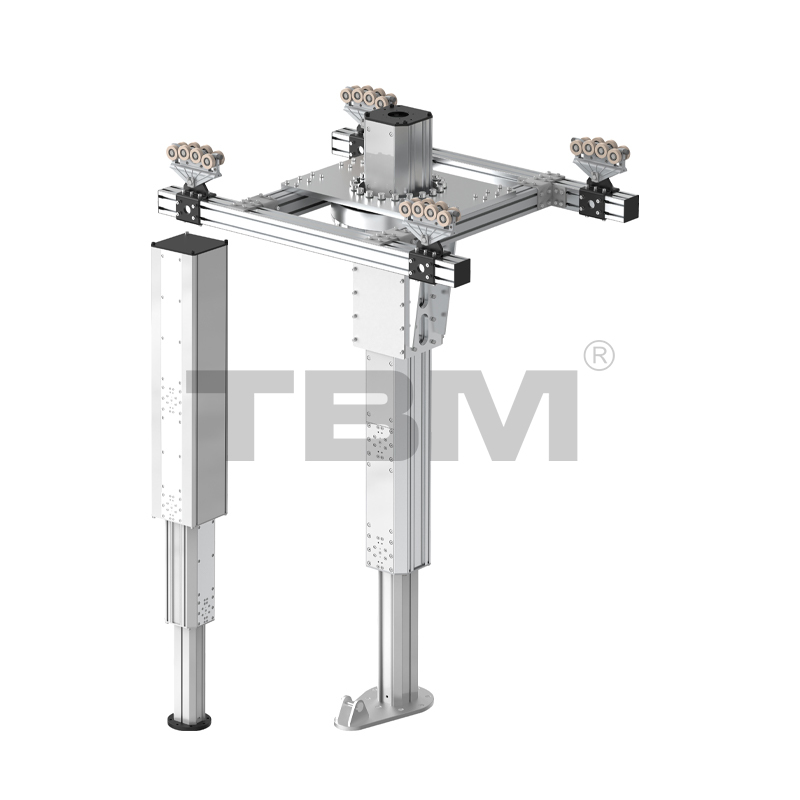

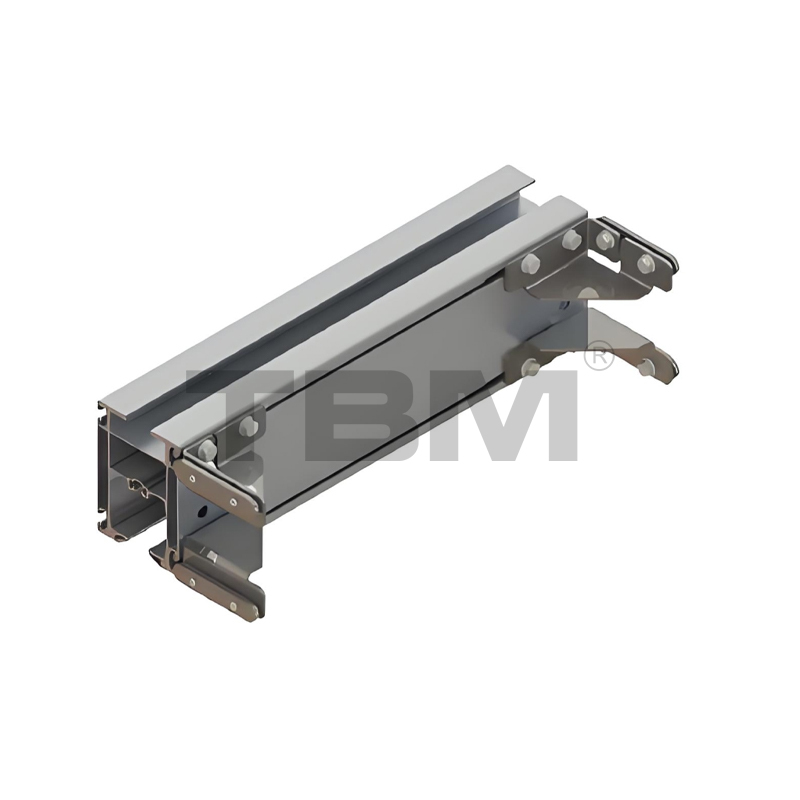

ATC01 إطار عربة بعارضة مزدوجة
■ يتم استخدام إطار العربة هذا لتركيب رافعة على هيكل مزدوج العارضة. المسافة الافتراضية بين العارضتين هي 700 ملم.
■ إذا تم تركيب العوارض المزدوجة على هيكل على شكل حرف T أو هيكل مناور، فستتوفر هياكل إطار عربة أخرى.

ALM10 وحدة رفع العارضة الرئيسية

■ يستخدم لرفع قضبان العارضة الرئيسية، مما يؤدي إلى خفض إجمالي مساحة الرأس وزيادة ارتفاع الرفع.

نموذجs المدارات المقابلة
ALM10 10 ريال سعودي
ألم14 14 ريال سعودي
ألم18 18 ريال سعودي
ALM22 22 ريال سعودي
ALM26 26 ريال سعودي

AEB01 نهاية العازلة

■ مصممة لتخفيف تأثير بكرة السكة الحديدية أو بكرة الرفع مؤقتًا بسبب القصور الذاتي، مما يقلل التأثير على المسار والهيكل العام.

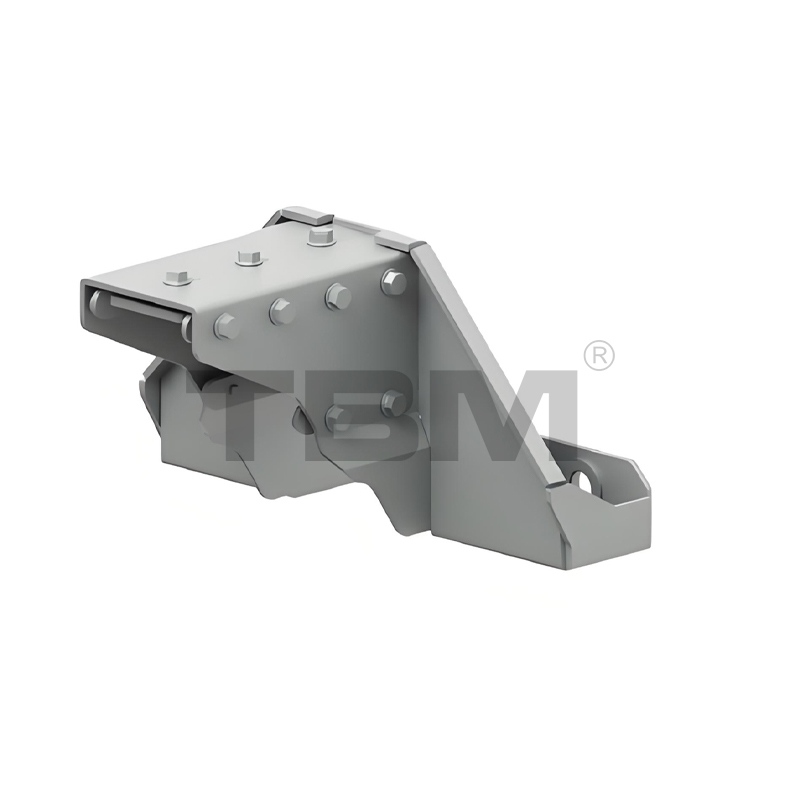

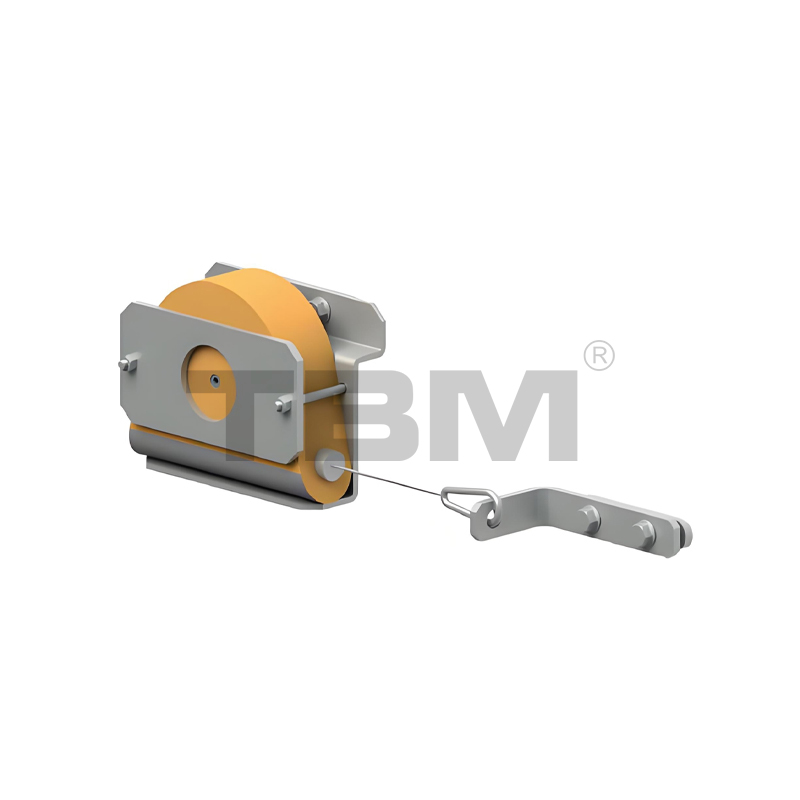

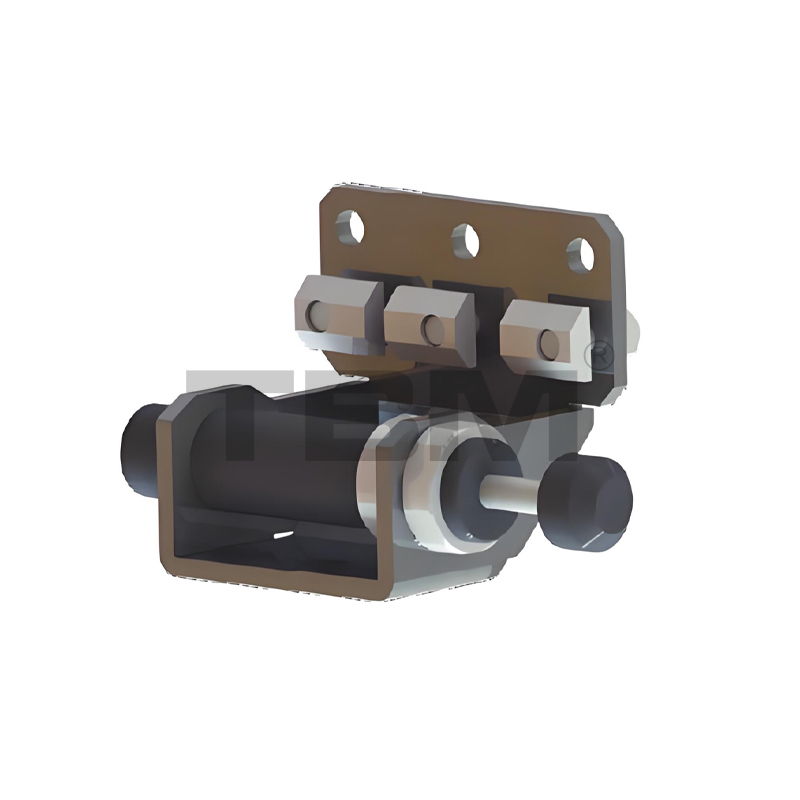

جهاز ارتداد الشعاع التلسكوبي ABT01
■ يقوم هذا الجهاز بإرجاع المسار المتدلي بشكل فعال عندما يكون الشعاع التلسكوبي قيد الاستخدام، مما يضمن بقاء الشعاع المتدلي دائمًا داخل المسار العلوي لمنع الاصطدامات العرضية.

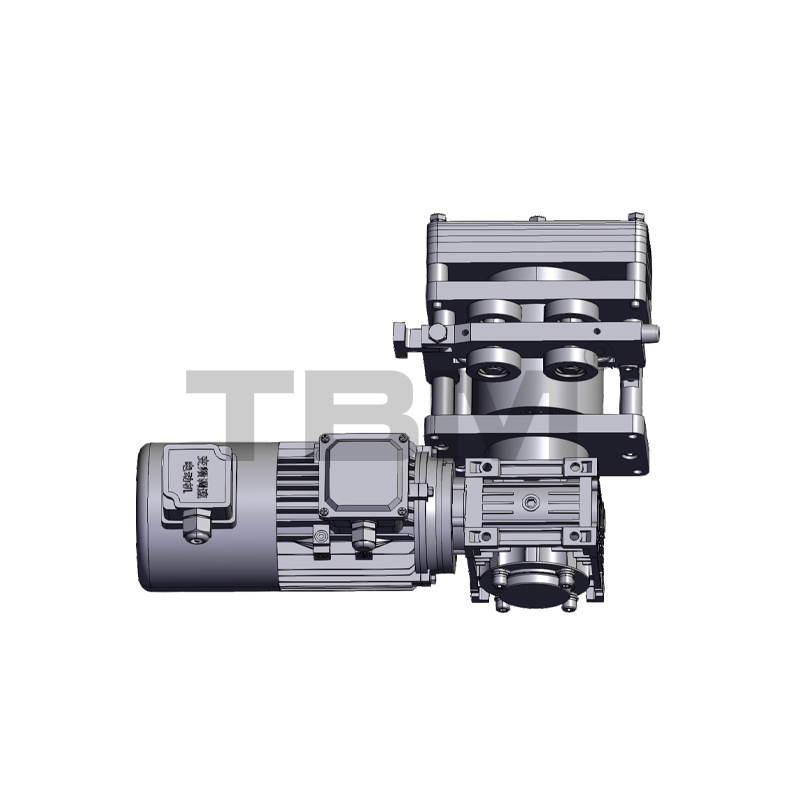

AEDO1 عربة كهربائية
■ عندما يكون وضع السفر كهربائيًا، يتم تشغيل العارضة الرئيسية ووحدة الرفع. يمكن اختيار المحرك من العلامات التجارية المحلية أو المستوردة.
■ سرعة السفر الافتراضية: 5-20 م/دقيقة (سرعة مزدوجة بتردد متغير)

نموذج ملاحظات
01.00 درهم محرك العلامة التجارية المتميزة القياسية
02.00 درهم محرك خياطة متطور/أخرى
02.00 درهم محرك سيرفو مخصص

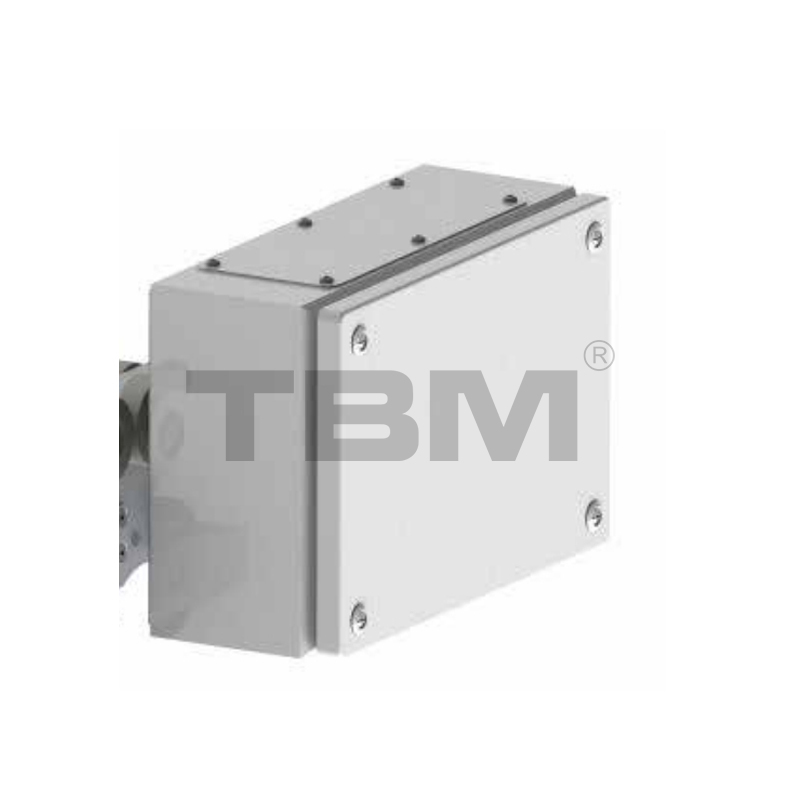

AEB01 نظام التحكم الإلكتروني
■ وحدة التحكم في القيادة. اعتمادًا على متطلبات العميل، قد يختلف التكوين المحدد.
■ نظام التحكم الافتراضي هو التردد المتغير.

نموذج ملاحظات
AEB01 التكوين القياسي: مكونات العلامة التجارية المحلية المتميزة
AEB02 مكونات العلامة التجارية المستوردة الراقية
AEB03 تكوين محرك سيرفو مخصص

أداة السكك الحديدية

المواصفات العامة لجسر سبائك الألومنيوم هي كما يلي:

تحميل العرض ارتفاع قابل للتعديل نوع المسار ملاحظات خاصة
250 كجم 2000 ملم 1800-2600 ملم للطي
ثابت 		اللون الافتراضي لون سبائك الألومنيوم
500 كجم 2300 ملم 2600-3300 ملم
1000 كجم 3000 ملم 3200-4300 ملم
2000 كجم 4000 ملم أحجام أخرى متاحة
